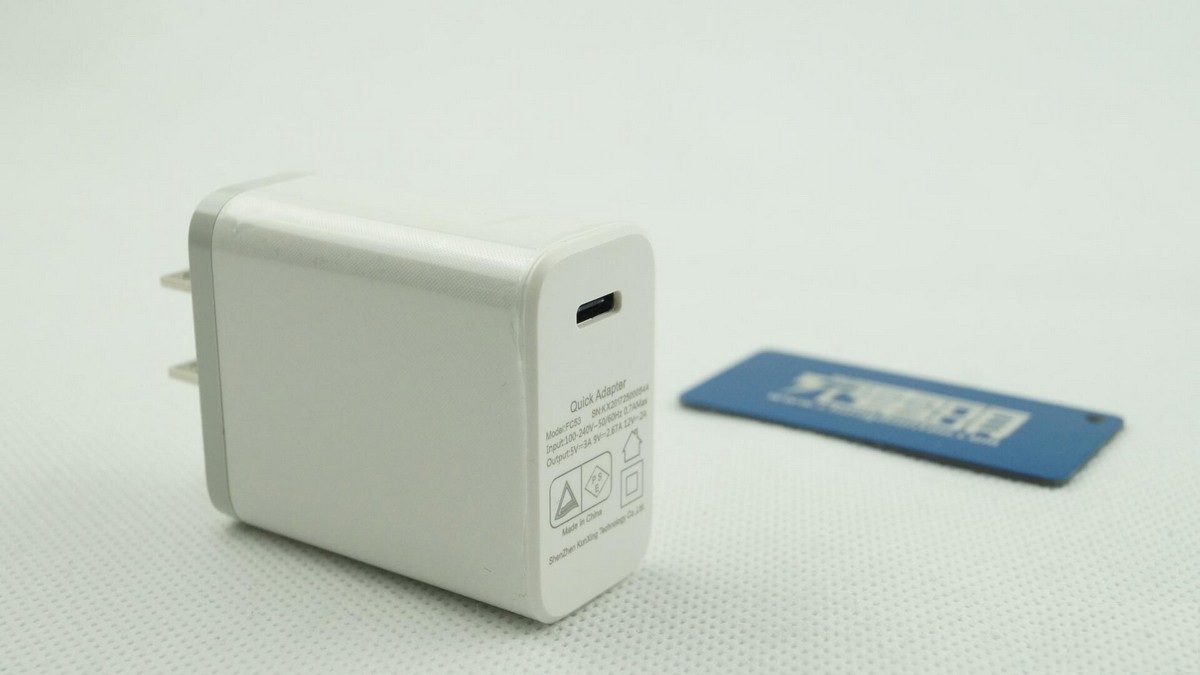

坤興快充電源適配器采用時下流行的USB TYPE-C接口，整體造型簡潔、配色穩重。

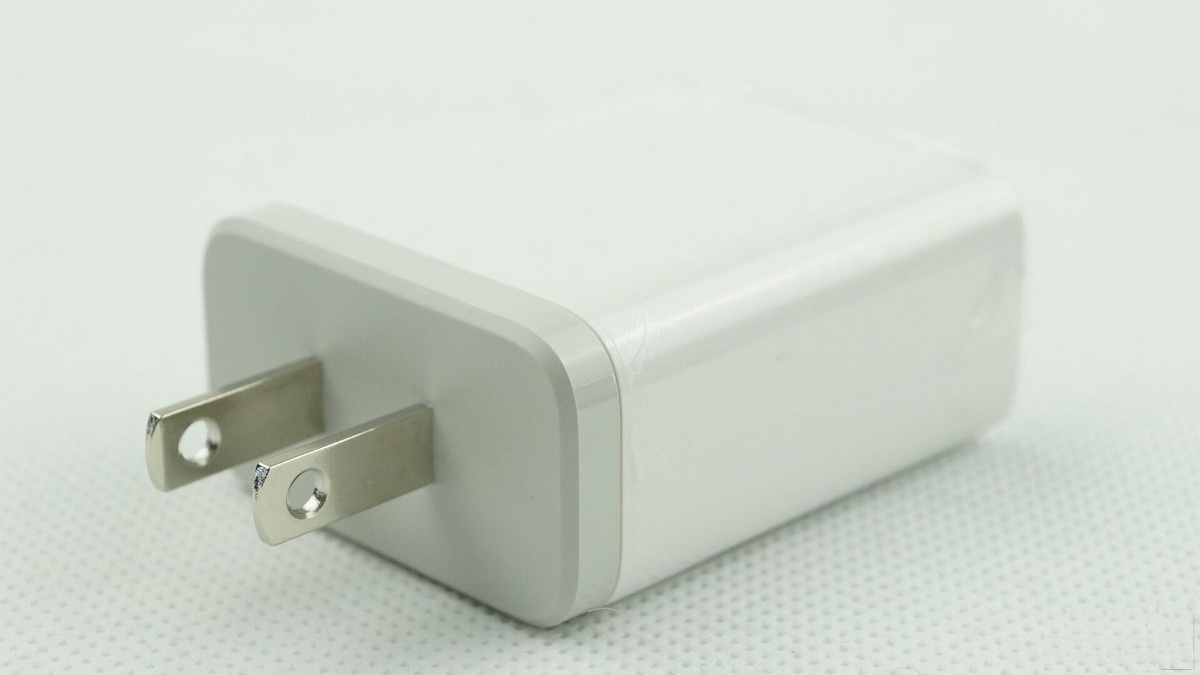

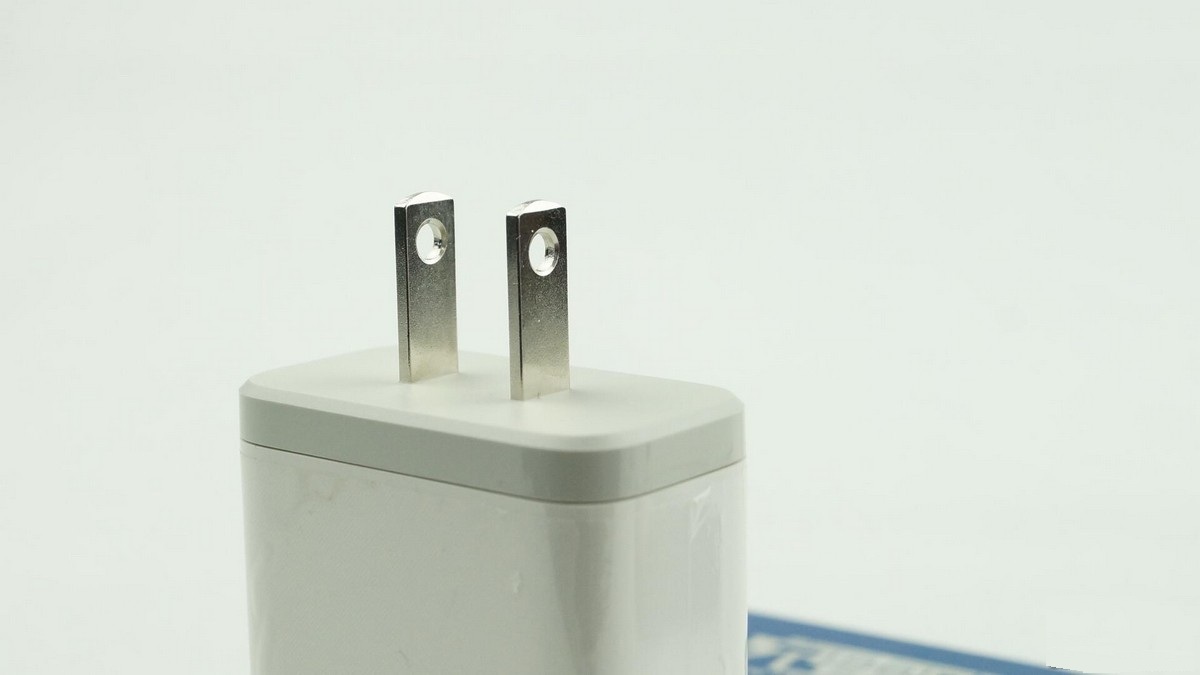

　　　　　　　兩腳美標插頭，不可折疊。

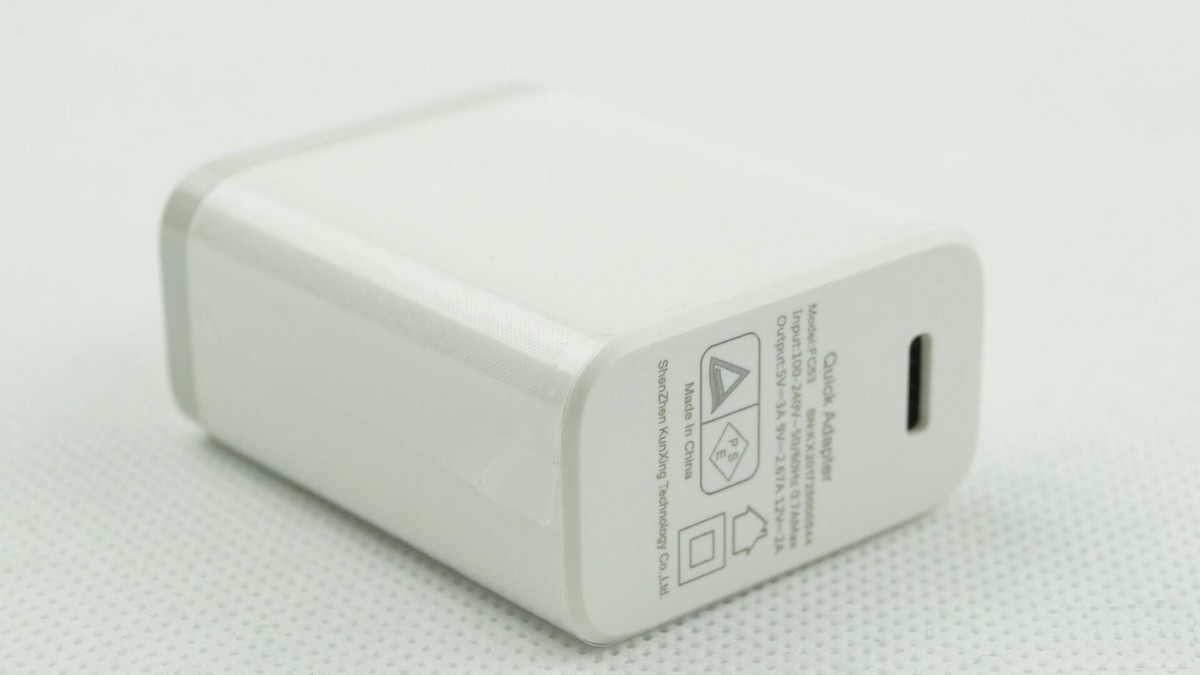

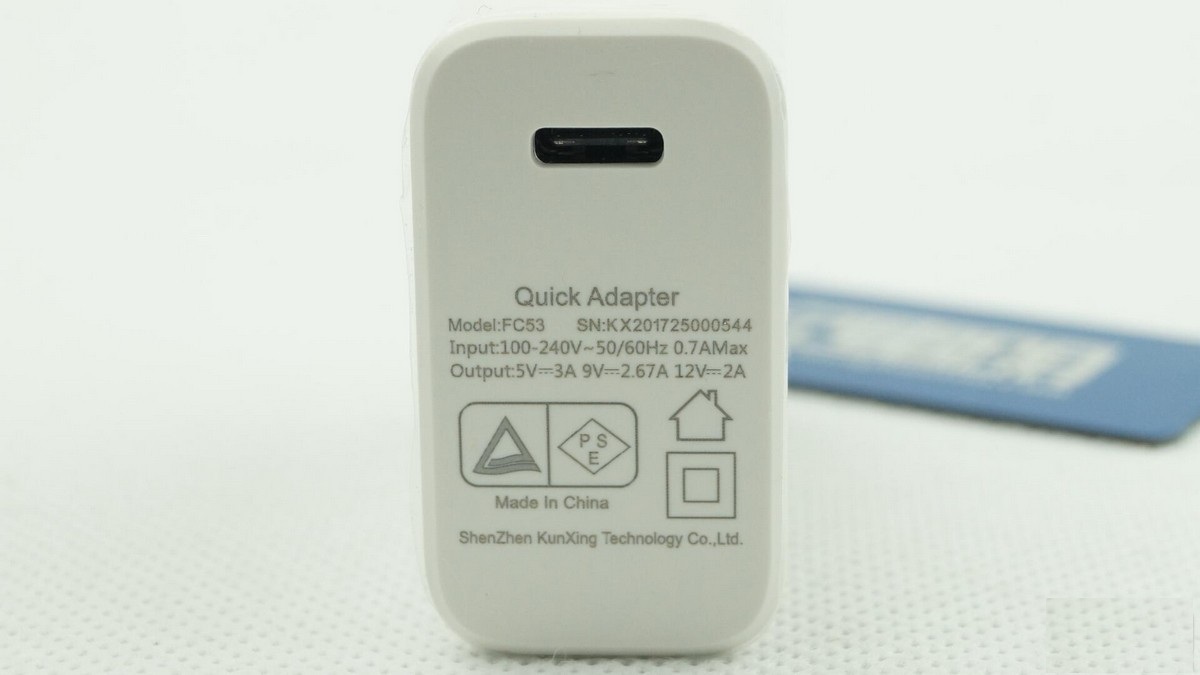

　　　　　　　USB TYPE-C接口輸出，下方標注了詳細的規格參數。5V/3A、9V/2.67A、12V/2A，最大輸出功率24W。

　　　　　　　電源上下殼邊緣均有倒角，看上去非常的精致。

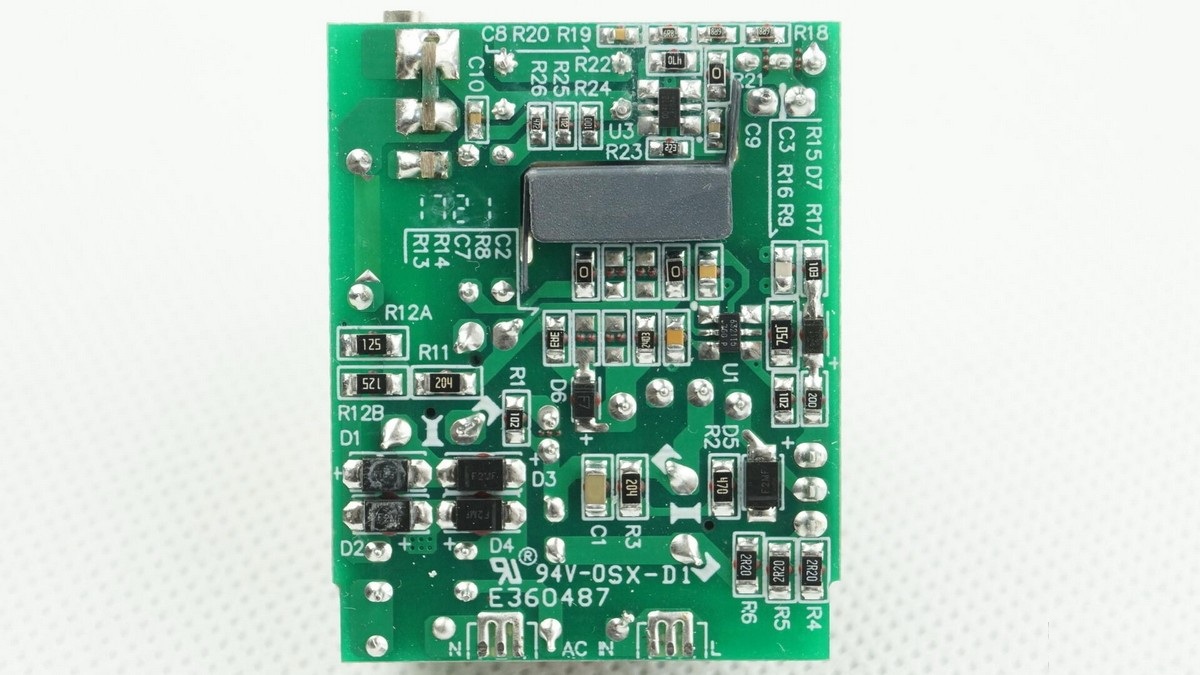

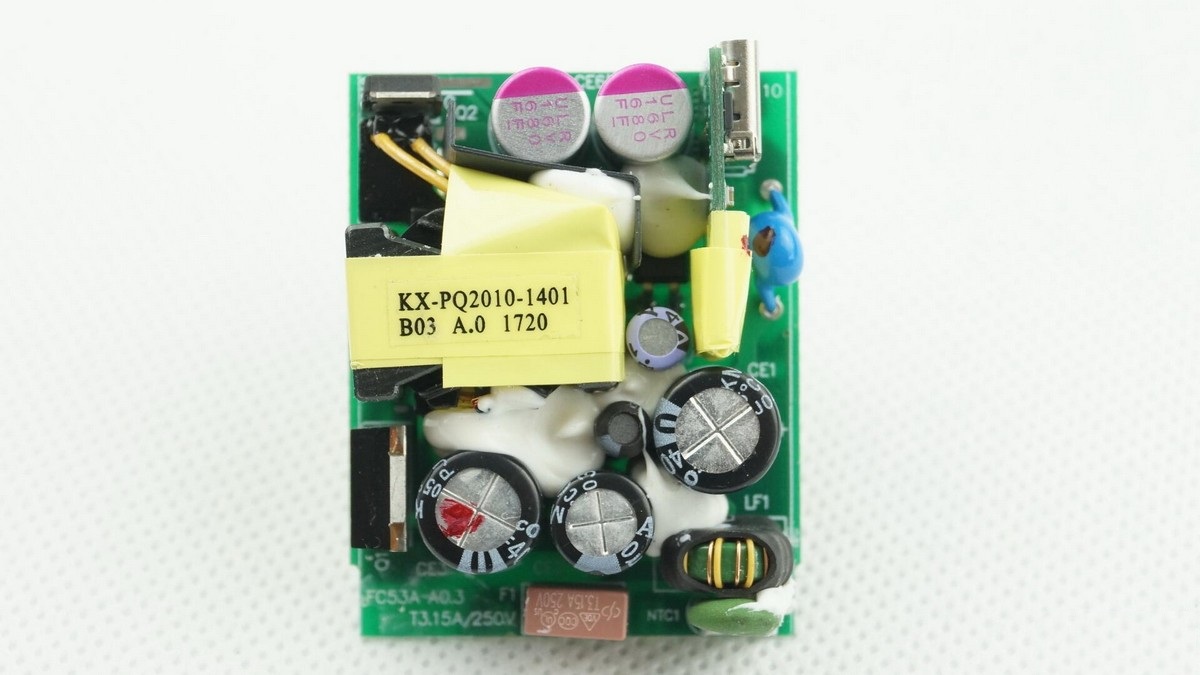

　　　　　　　電源電路正反面。

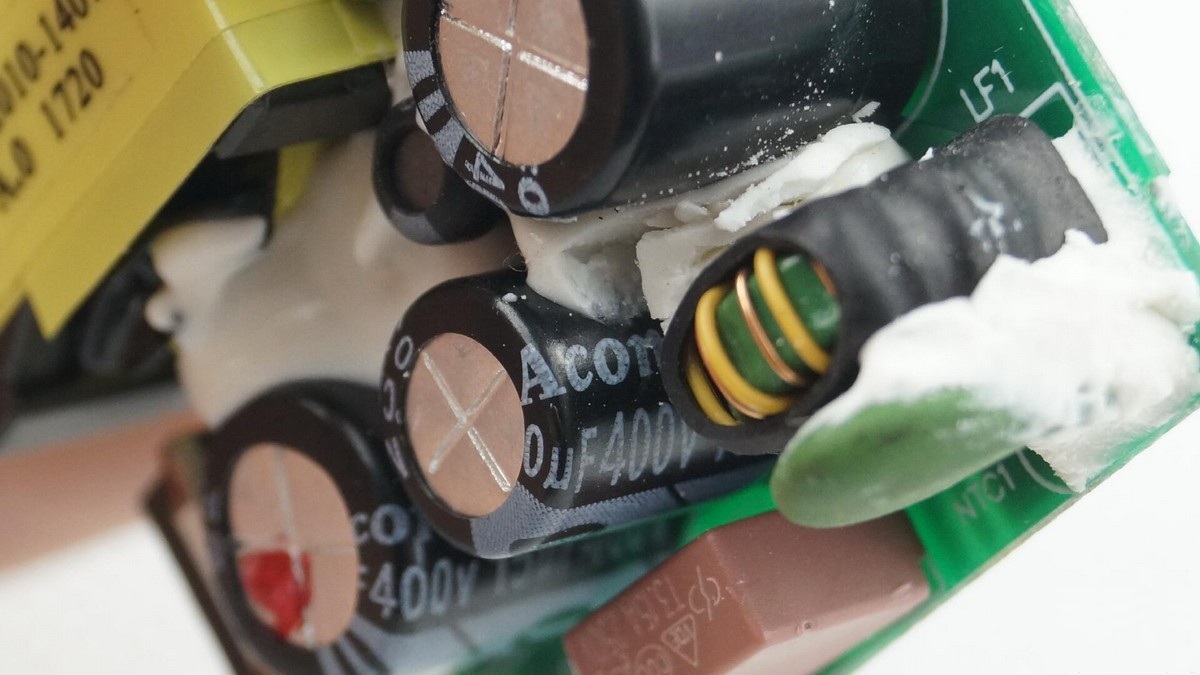

　　　　　　　保險電路與EMI電路部分。綠色原件為ntc，抑制上電浪涌。

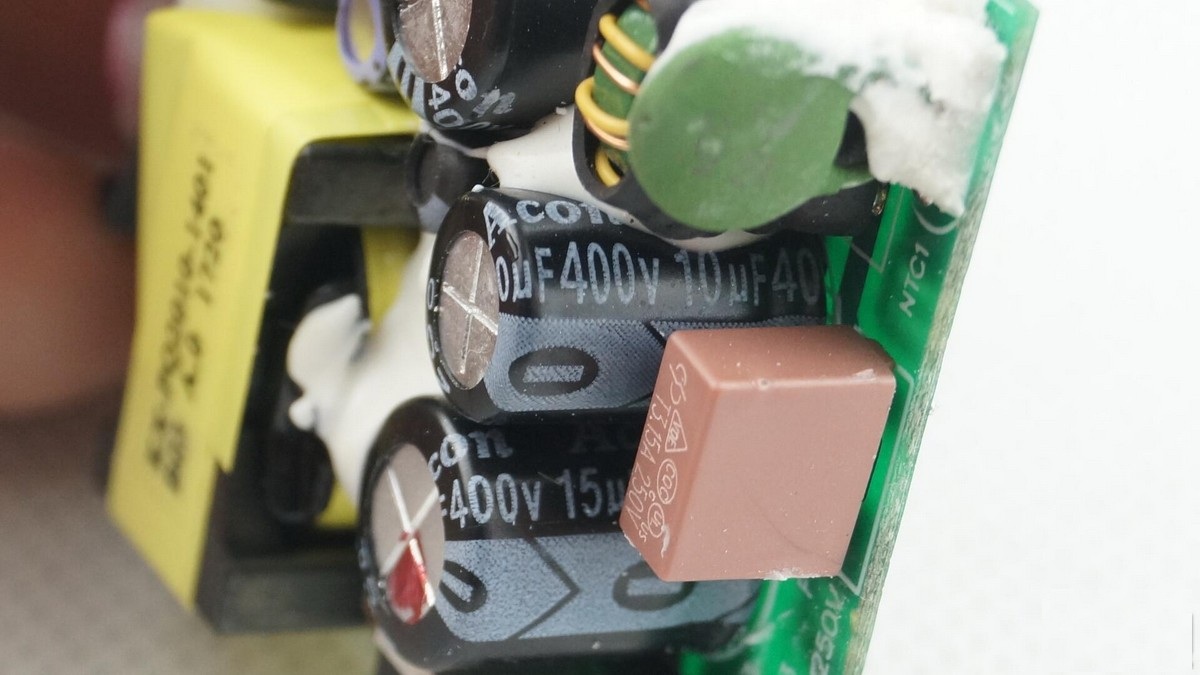

　　　　　　　電源使用了三顆耐壓400V的主電容，兩顆容量15微法另一顆為10微法。

　　　　　　　主電容品牌ACON。

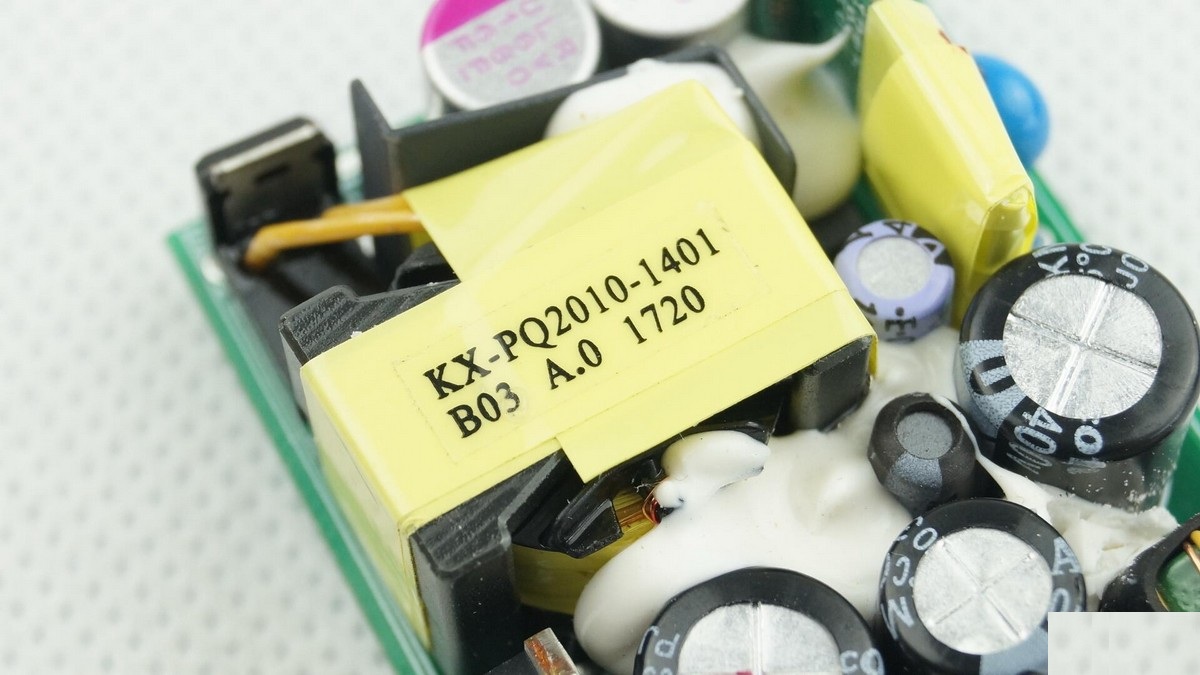

　　　　　　　變壓器。

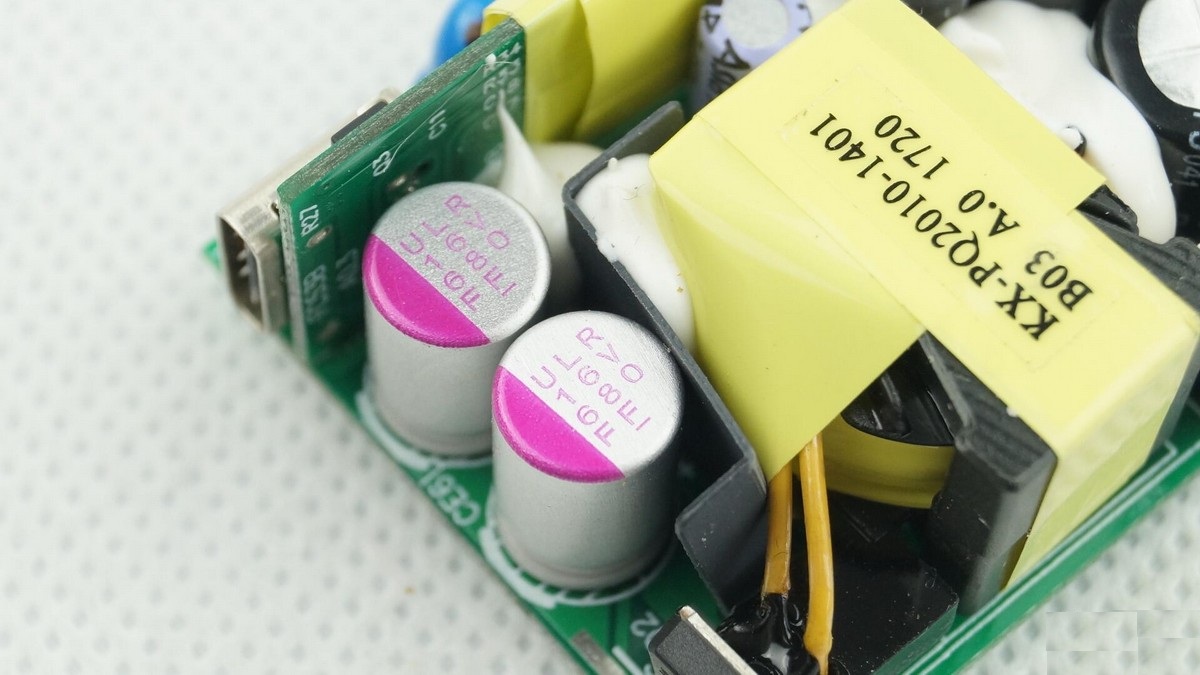

　　　　　　　輸出端濾波使用兩顆來自萬裕的固態電容并聯，電容單顆規格：16V 680微法。高低壓區絕緣隔離片有膠水固定。

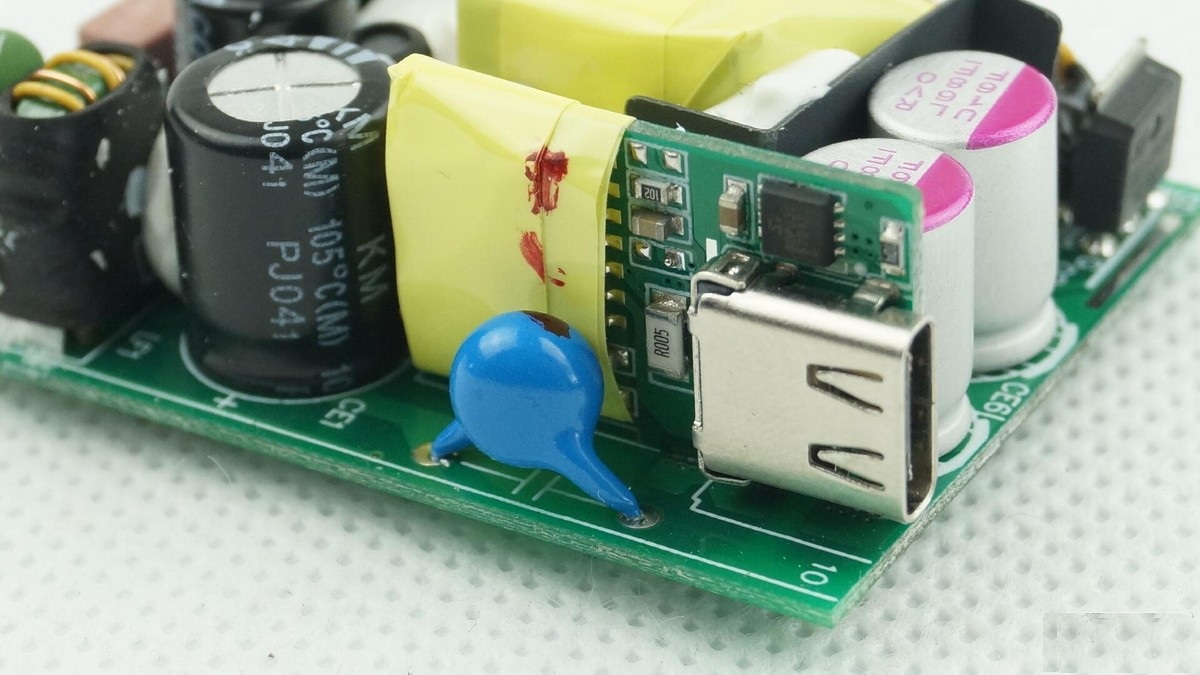

　　　　　　　藍色電容主要用來濾除高頻干擾。USB TYPE-C輸出子板后半部分使用絕緣膠帶包裹。

　　　　　　　USB TYPE-C插座磁吸。

　　　　　　　高低壓區使用絕緣塑料片做隔離。

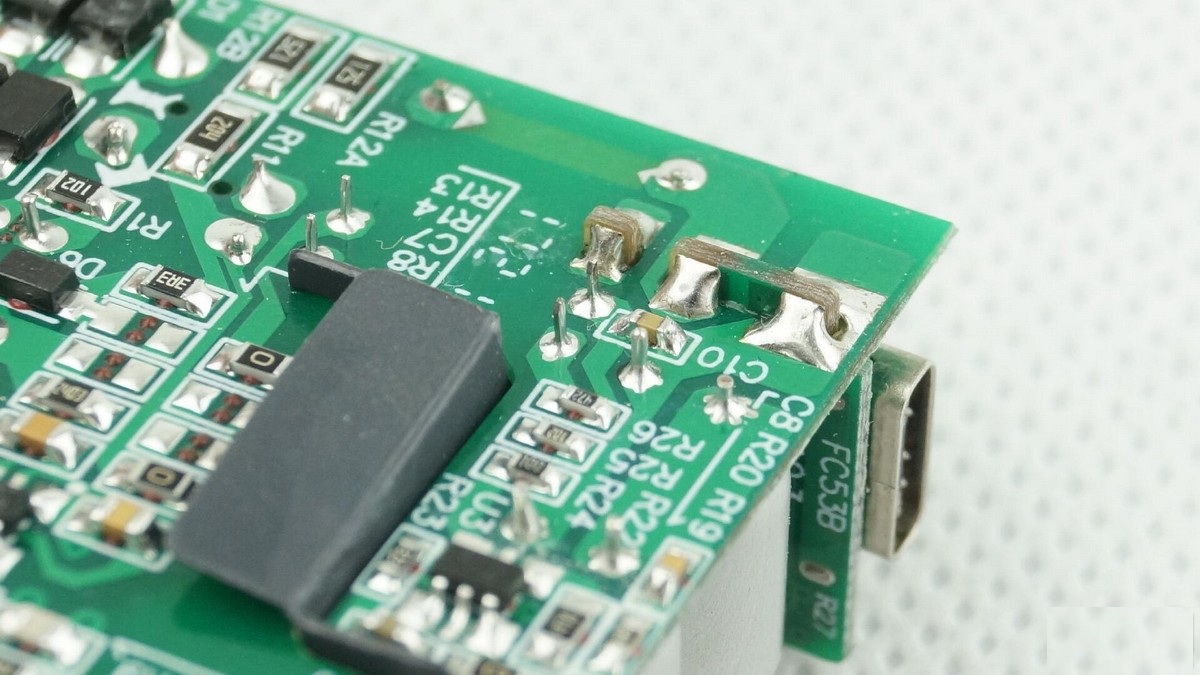

　　　　　　　PCB大電流部分走線為了減小線阻均做了敷錫處理。

　　　　　　　焊點飽滿有光澤，引腳長短一致。

　　　　　　　四顆肖特基二極管組成整流橋堆

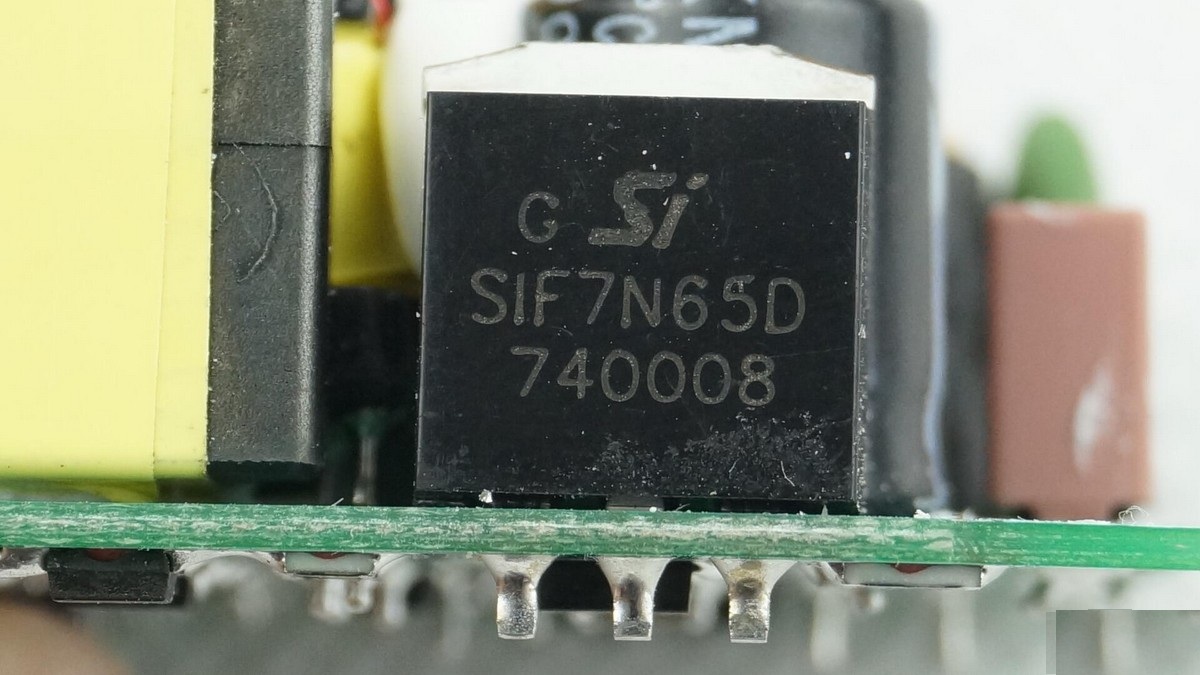

　　　　　　　開關管來自Sisemi深圳深愛半導體，型號SiF7N65D，650V/7A 。

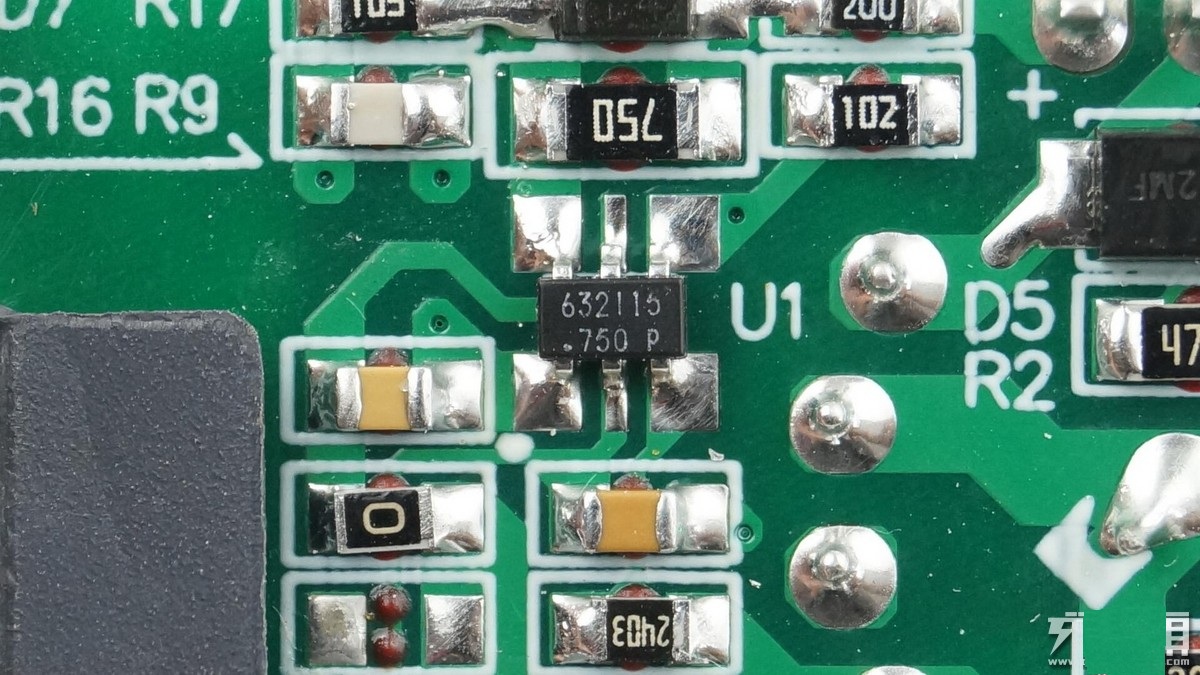

　　　　　　　絲印為632115的PWM。

　　　　　　　同步整流控制器。

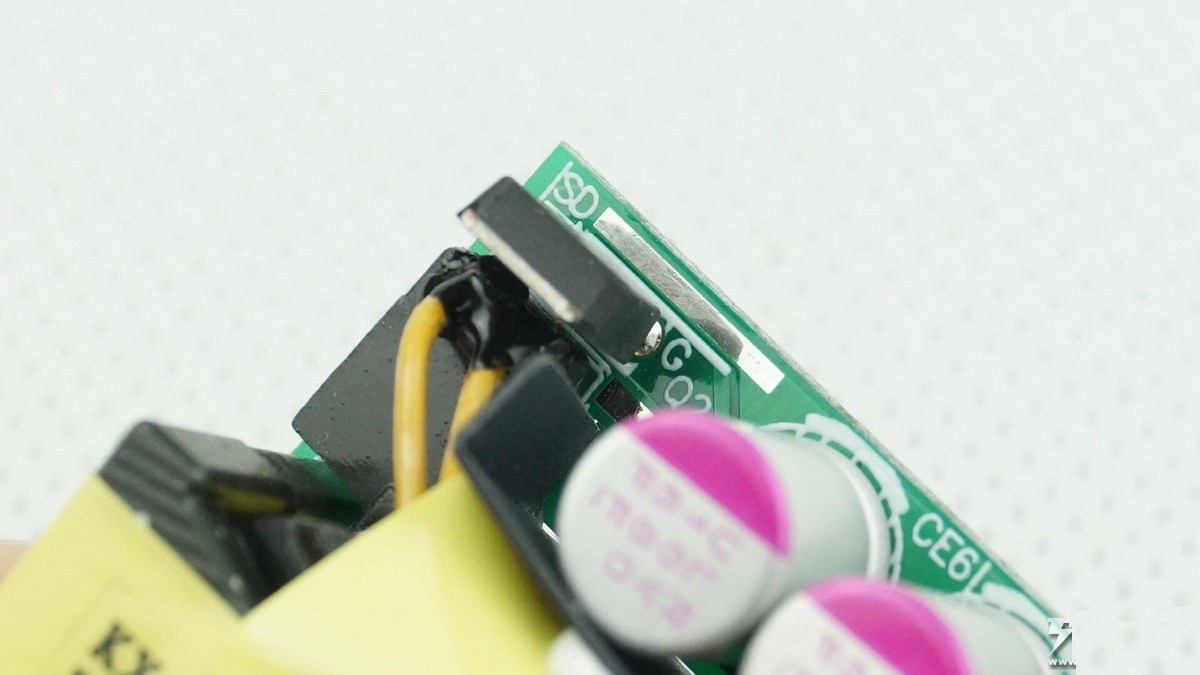

　　　　　　　同步整流MOS，來自Sisemi深圳深愛半導體型號為SIF115N080。

　　　　　　　輸出保護MOS，來自Sisemi深圳深愛半導體型號為SI60P030。

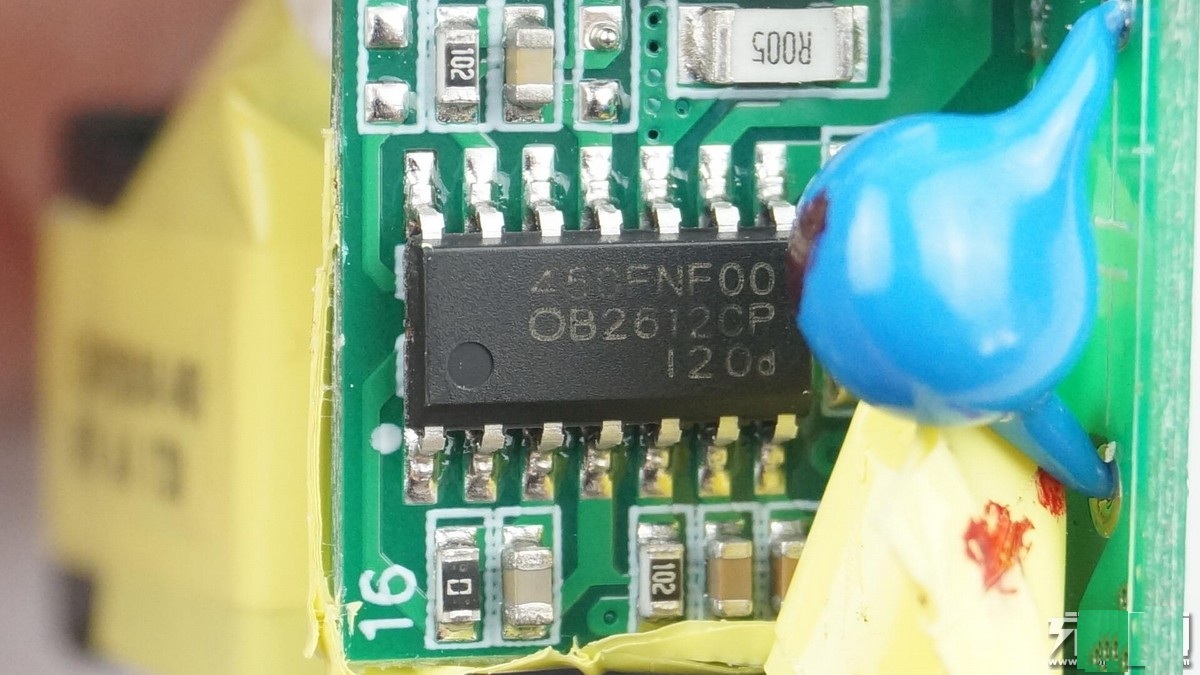

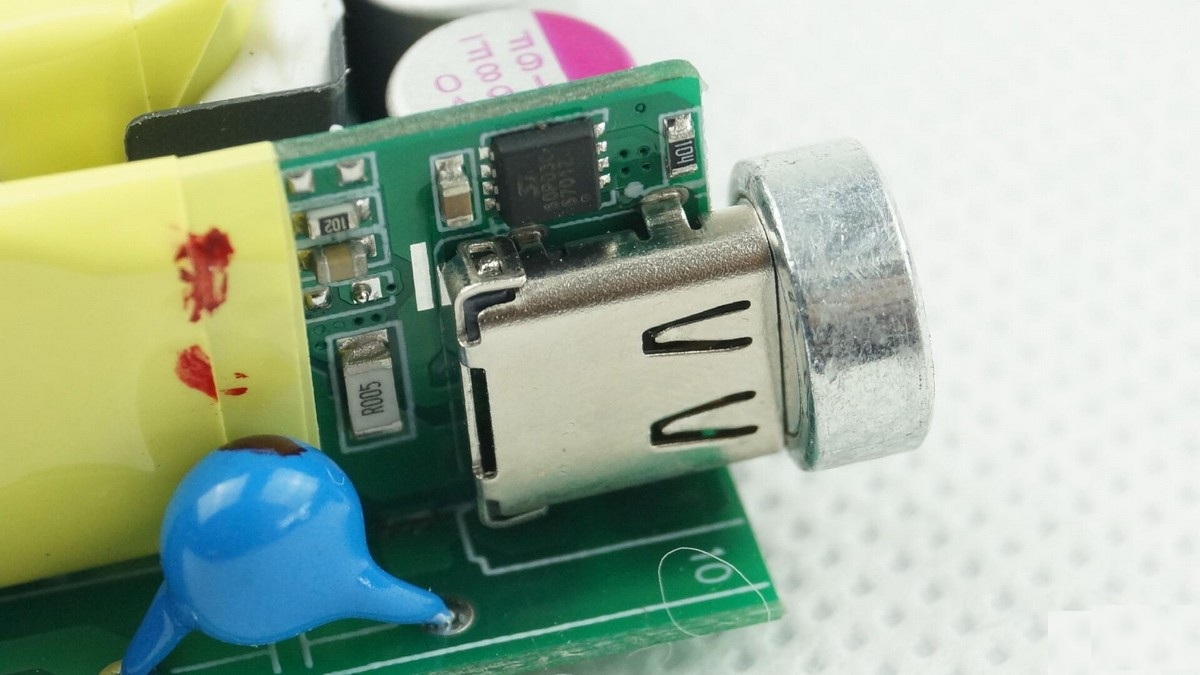

　　　　　　　昂寶OB2612 PD控制器。

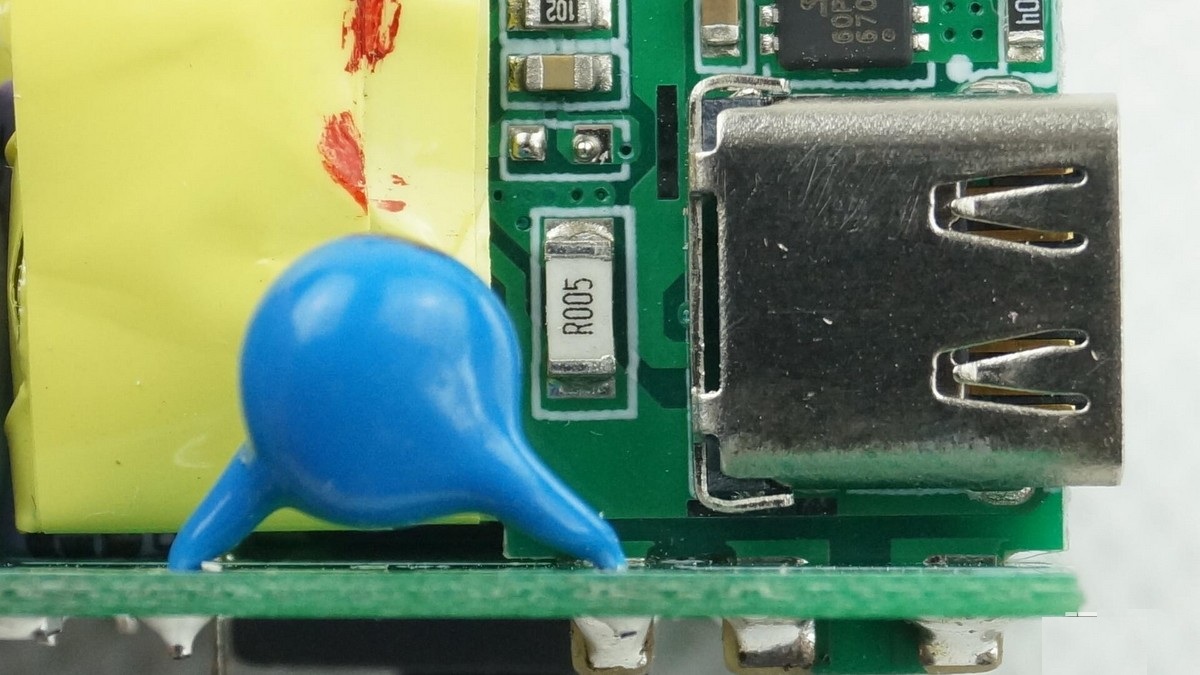

　　　　　　　白色的R005元件為檢流電阻。

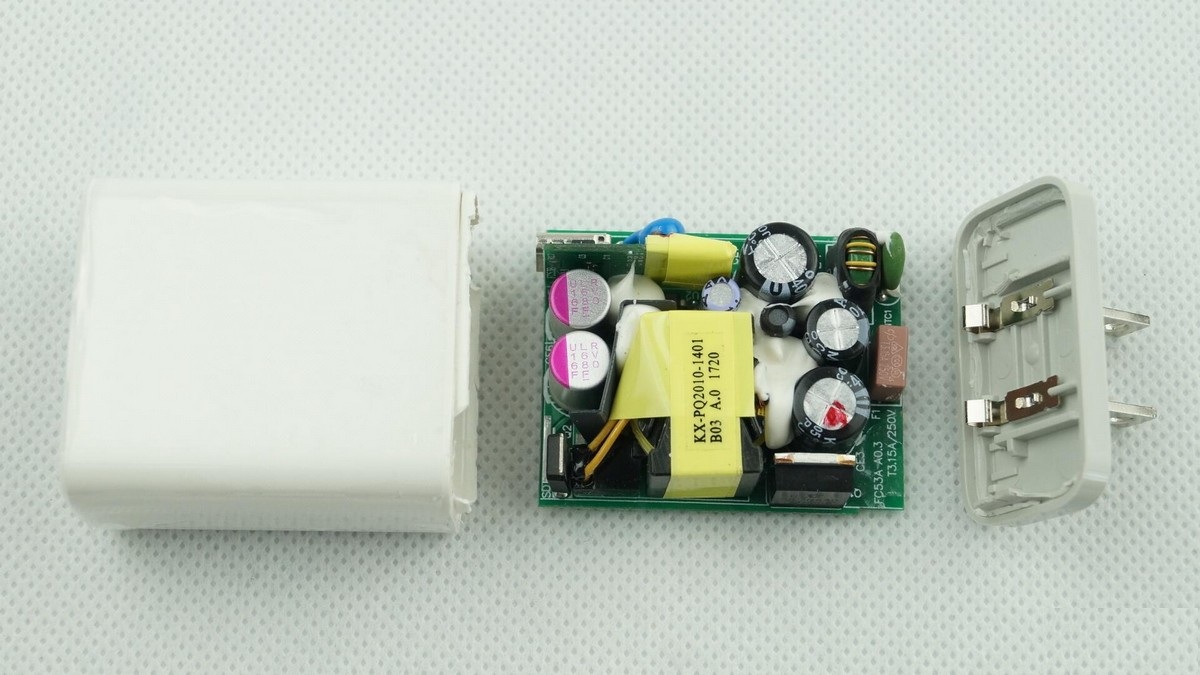

　　　　　　　全家福。
